Machine de pompe d'injection de ciment liquide

Structure de machine de pompe d'injection de ciment liquide :

Le corps de machine de pompe d'injection de ciment liquide est une boîte variable scellée de vitesse, qui se compose principalement d'axe d'entrée, axe intermédiaire, axe variable de vitesse, vitesse et ainsi de suite. Le mécanisme détraqué de bielle, et par la poignée de changement de vitesse, tirent la barre, la vitesse de fan, la tige d'embrayage, etc., la vitesse, mécanisme de contrôle d'embrayage composé de trois parts.
L'axe d'entrée est creux, et l'extrémité d'entrée est équipée d'un accouplement, qui est relié à un embrayage de poulie. L'arbre-moyen est axe creux de cannelure, et l'axe d'entrée est sur le même axe, l'extrémité d'axe est installé avec la coquille de poignée d'embrayage, quand la poignée tourne vers le haut conduira la rotation d'axe excentrique, afin de serrer la longue tige pousseuse, la tige pousseuse courte et pousser le disque, ressort d'embrayage de compression, séparation d'embrayage. L'axe variable de vitesse est un axe de cannelure, qui est équipé de deux doubles vitesses de glissement. La position de la vitesse de glissement est commandée par la poignée variable de vitesse pour réaliser la vitesse variable de quatre niveaux. La position spécifique de vitesse est montrée sur le plat ci-dessus.

Paramètres techniques de machine de pompe d'injection de ciment liquide :

Structure de machine de pompe d'injection de ciment liquide :

L'unité centrale jointoyant la machine se compose principalement de corps de la pompe, de cadre de pompe, de chambre à air, de couverture résistante aux chocs d'indicateur de pression, de moteur, de V-ceinture et de poulie.

La base d'installation de la pompe d'injection de ciment liquide devrait être lisse et non inclinée.
La pompe est fixée sur la base avec la vis de pied pour empêcher la vibration de la pompe lors du fonctionnement.
Préparations avant le pompage :
Après que la pompe ait été arrêtée pendant longtemps ou réinstallée, les préparations suivantes doivent être faites avant de commencer.
1. Vérifiez s'il y a assez d'huile de graissage dans chaque cloison.
2. Vérifiez si le tube d'aspiration du filtre est dégagé.
3. Vérifiez s'il y a obstruction dans le mouvement de chaque cloison.
4. Vérifiez l'exactitude et la fiabilité du mécanisme de transmission.
5. Vérifiez le relâchement des attaches, particulièrement le serrage de vis de l'écrou de verrouillage en caoutchouc de piston, tête croisée et fil de connexion de tige de piston.
6. Vérifiez la taille d'aspiration de la pompe. La hauteur maximum d'aspiration de la pompe ne devrait pas dépasser 2,5 mètres dans les secteurs en-dessous de 1000 mètres au-dessus de niveau de la mer. Dans les secteurs au-dessus de 1000 mètres au-dessus de niveau de la mer, la taille d'aspiration de la pompe devrait être réduite selon la réduction locale de pression atmosphérique.
7.Check la position du filtre immergé dans le réservoir de boue. Généralement, le niveau de boue devrait être en-dessous de 0.3-0.5 mètre, et le filtre devrait n'être aucun moins de 0,5 mètres à partir du fond du réservoir de boue.

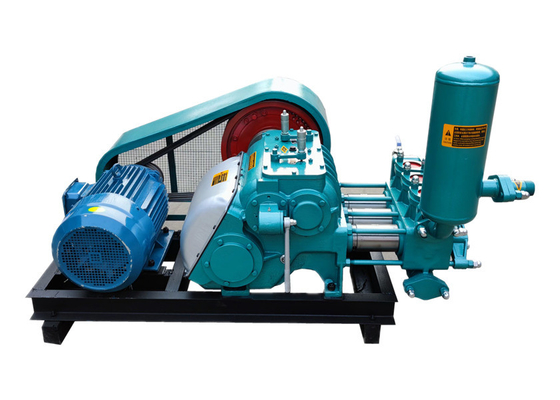

Image de machine de pompe d'injection de ciment liquide :
